低成本高性能470KHz开源感应式电烙铁介绍

前言

传统


电阻


式电烙铁升温慢、热效率低，精密电子焊接总达不到要求?商用感应式电烙铁价格高昂，个人


DIY


与小型工作室难以承受?想自制高性能电烙铁，却缺完整的开源硬件方案与组件设计?现有焊接设备不兼容主流感应电源，拓展性差?

今天给大家带来这款低成本、高性能的 470KHz 开源感应式电烙铁!采用高频感应加热技术，升温快、控温准、热效率拉满，完美适配精密电子焊接;全套组件开源设计，支持 3D 打印复刻，还能兼容多款现有 470KHz


电源


，


电子爱好者


、


维修


人员的焊接利器!

亮点 & 功能

470KHz 高频感应加热，碾压传统电阻式：核心采用470KHz 高频感应加热技术，相比传统电阻式焊台，升温速度提升显著，热效率更高(能量直接作用于烙铁头，无多余损耗)，控温精度更精准，避免精密元器件因局部过热损坏，轻松应对


PCB


焊接、芯片焊接、细线焊接等


高精度


需求。

低成本，高性价比：打破商用感应式电烙铁的高价壁垒，整套方案成本可控，核心


元器件


均为通用型号，采购无压力;遵循 CERN-OHL-P-2.0 开源协议，所有设计文件公开共享，个人 DIY、小型工作室可直接复刻，用低成本获得高性能焊接体验。

模块化组件设计，兼顾实用与舒适度：

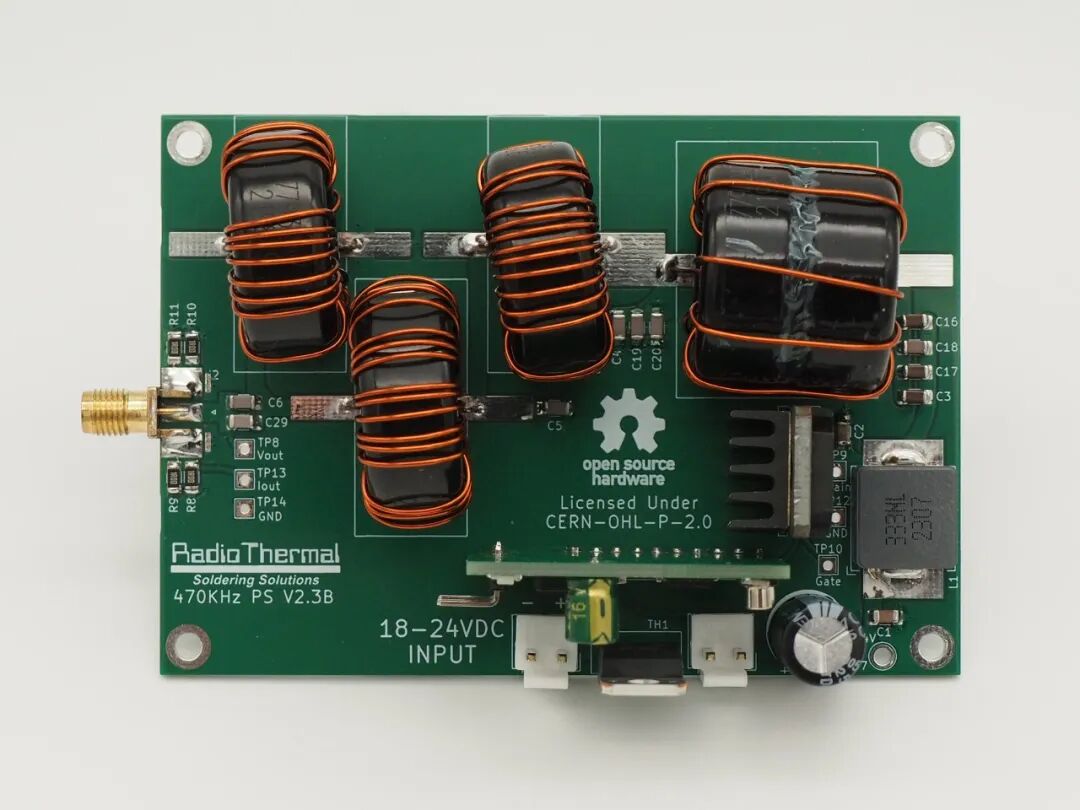

电源供应：内置 E 类


放大器


与阻抗匹配电路，为烙铁头提供精准功率;

手持设备：黄铜管核心结构，外层搭配 3D 打印握把，握持舒适且隔热，已完全开发完成;

特制电缆：改装 RG-174 同轴电缆，两端配备 SMA


连接器


，硅胶护套增强抗燃性与应力消除，使用更安全;

工作台支架：3D 打印成型，内置黄铜清洁棉与磁铁，可快速冷却烙铁头 + 收纳 3 个备用烙铁头;

兼容适配器：支持与 Metcal PS、Metcal MFR、Thermaltronics TMT-2000 等现有 470KHz 电源兼容。

跨平台电源兼容：无需单独定制专用电源，通过兼容适配器即可对接多款主流 470KHz 感应电源，现有设备可直接复用，大幅降低入门成本;适配专业工作室的现有电源配置，也支持个人搭配通用电源使用，灵活性拉满。

制作与使用要点

核心部件制作：

下载 PCB 设计文件交由厂商打样，按 BOM 清单采购


电源模块


、感应线圈等元器件，焊接完成电源供应单元(注意 E 类放大器与阻抗匹配电路的焊接精度);

3D 打印握把与工作台支架：下载开源 3D 模型文件，使用 FDM 打印机制作，建议选择耐高温、耐磨的打印材料(如 PETG)，握把可根据手型微调尺寸;

电缆改装：采购 RG-174 同轴电缆与 SMA 连接器，按教程完成改装，确保硅胶护套包裹完整，增强安全性。

组件组装：

将感应线圈与烙铁头安装至黄铜管核心，套上 3D 打印握把，确保连接牢固、隔热效果良好;

连接特制电缆：将电缆两端的 SMA 连接器分别对接手持设备与电源供应单元，拧紧固定，避免接触不良;

支架组装：将黄铜清洁棉、磁铁安装至 3D 打印支架对应位置，确保烙铁头可顺利插入冷却、清洁。

核心参数

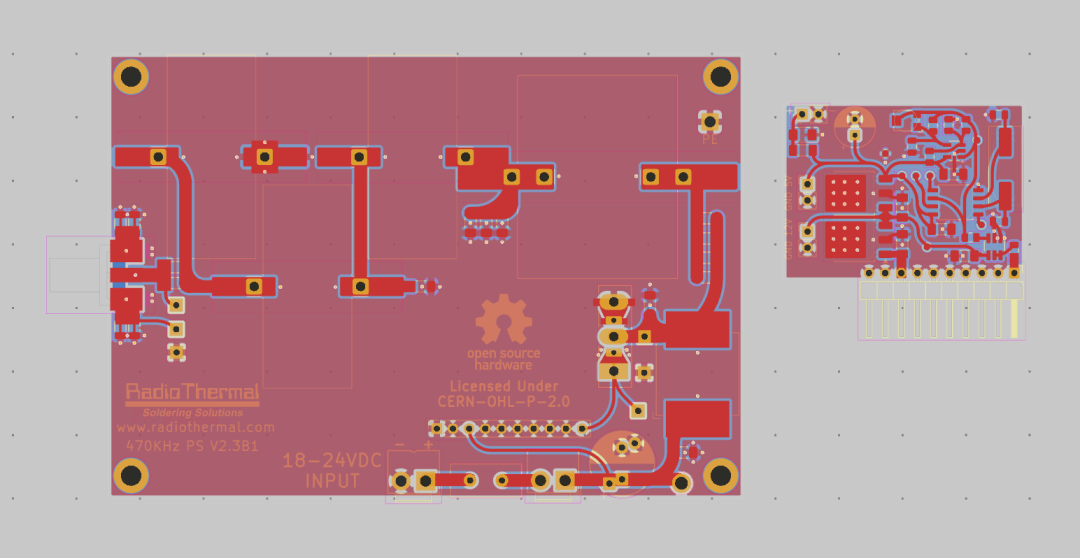

PCB图&原理图

开源资料

想了解更多开源项目的小伙伴去


华秋


开源硬件社区查看!欢迎大家来复刻，有商业诉求的，请联系项目的作者。

项目地址：https://p.


eda


.cn/d-1353274662989070336

结语

这款 470KHz 开源感应式电烙铁，彻解决了传统焊接工具 “升温慢、效率低、控温差” 的痛点，同时打破了商用感应焊台的高价壁垒，用开源设计让高性能焊接工具走进普通爱好者与小型工作室。赶紧戳开阅读原文解锁全部设计文件，动手打造你的专属户外轨迹记录器吧!欢迎在评论区分享你的户外 DIY 脑洞～
