MPC（Multi-Purpose Controller）板电池仅为内部时钟供电，不影响主机运行，但低电压会触发报警；更换需在主机停车、船舶安全区域进行，避免MPC复位导致系统异常。以下为完整操作流程与注意事项。
一、准备工作（关键前置）
1. 安全与环境确认
•主机完全停车，关闭对应控制单元（CCU/ACU/ECU）的电源开关（UPS侧断路器断开），切断MPC供电。
•船舶处于港口锚地或开阔安全水域，非狭窄水道/通航密集区，防止MPC重启影响航行安全。
•佩戴防静电手环，触摸控制箱金属外壳释放静电，避免损坏板载芯片。
•准备工具：内六角扳手（拆MPC固定螺丝）、小一字螺丝刀（拆ID Key）、绝缘撬片（取电池）、新电池（3.6V锂电池，型号以板体标识为准，常见CR2032）。
2. 数据与标识备份
•在MOP操作面板进入System Maintenance，备份MPC配置参数（喷油正时、气门正时、地址信息等），防止复位后数据丢失。
•拍照记录MPC板所有接线（网络线J65/J66、传感器线、电源插头）、ID Key位置、DIP开关状态，便于复原。
视频资料来源于海丰船管，作者：吴文利
二、拆卸旧电池（两种场景，按需选择）
场景1：不拆MPC板直接换电池（优先，适用于电池仓外露）

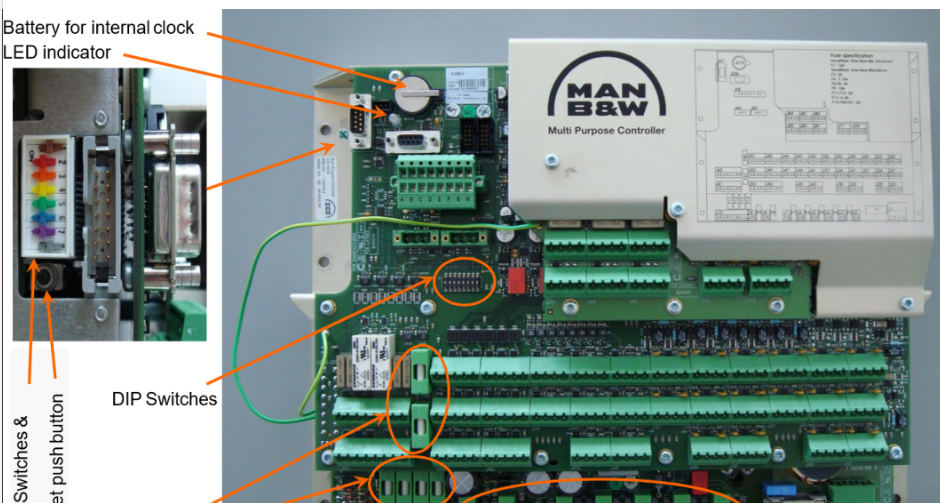

1.确认MPC电源已完全断开，打开控制箱门，找到MPC板右上角电池仓（纽扣式，带“+/-”标识）。
2.用绝缘撬片轻轻撬开电池仓卡扣，取出旧电池（避免金属工具短路触点）。
3.清洁电池仓触点（如有氧化，用细砂纸轻磨），检查无异物后进入安装步骤。
场景2：需拆卸MPC板换电池（适用于电池仓被遮挡/板体需维护）
1.拔出MPC板ID Key（程序钥匙，每块MPC唯一，妥善保管），断开所有接线（按拍照标记操作）。
2.拧下MPC板8颗锁紧内六角螺丝，最后一颗螺丝托住板体，缓慢取出MPC板（防止掉落损坏）。
3.翻转板体，找到电池仓，按场景1步骤取出旧电池；同时检查板体有无灰尘、腐蚀，清洁控制箱内部。
三、安装新电池（核心步骤，严禁反接）
1.确认新电池型号、电压与原电池一致，核对正负极（“+”对仓内“+”标识，“-”对“-”）。
2.平稳推入电池仓，听到“咔嗒”声确认卡紧，无松动、无偏移。
3.若为场景2拆卸MPC板，按以下步骤复原安装：
（1）检查MPC板DIP开关：彩色DIP开关1、8号拨至OFF，2-7号拨至ON；黑色S1地址开关8位全部拨至OFF。
（2）装回MPC板，拧紧8颗锁紧螺丝（均匀受力，勿过紧）。
（3）按拍照标记依次插回所有接线、ID Key，最后插回电源插头。
四、上电验证与系统恢复
1.闭合MPC电源开关，观察板体左上角LED指示灯：
（1）闪烁序列：红→黄→2红2绿→黄→绿（约2-3分钟），表示程序自动下载完成。
（2）最终LED常亮绿色，MOP面板无报警，说明MPC正常运行。
2.进入MOP面板，校准系统时钟（电池更换后时钟会复位），核对备份的配置参数，确保与原数据一致。
3.测试主机启动/停止、各控制单元通讯，确认无异常报警后，完成更换。
五、关键注意事项（必看，规避风险）
1.严禁主机运行时更换：MPC断电复位会导致控制信号中断，引发主机故障。
2.电池反接风险：正负极接反会烧毁MPC板时钟电路，更换前务必核对标识。
3.ID Key管理：ID Key为程序加密钥匙，不可混用、丢失，丢失需联系厂商重新写入程序。
4.防静电要求：MPC为精密电子板，全程防静电，禁止徒手触摸芯片引脚。
5.备件规范：电池必须使用原厂或合规替代型号，禁止使用不同电压/规格电池。
6.应急处理：若上电后LED异常闪烁或MOP报警，立即断电，重新检查接线、DIP开关、电池安装，必要时重新下载程序。
六、常见问题排查
1.LED灯不亮：检查电源接线、ID Key是否插紧，电源开关是否闭合。
2.程序下载失败：核对DIP开关设置，重新断电上电，或通过MOP手动触发程序下载。
3.时钟异常/参数丢失：重新校准时钟，导入备份参数，必要时联系厂商技术支持。
